周邊傳動刮吸泥機

159-6361-2666

諸城市宜隆環保科技有限公司

山東省諸城市龍都街道辦事處

2014-10-29

447

信息詳情

一、概述
　　HLZX 型周邊傳動刮泥機是諸城市和利工貿有限公司結合國內外先進設備開發的優質產品，主要用于城市水廠、污水處理廠一次沉淀池及二次沉淀池，該產品系列范圍由直徑DN20m-DN35m多種規格，可滿足不同處理量的沉淀池排除污泥用。

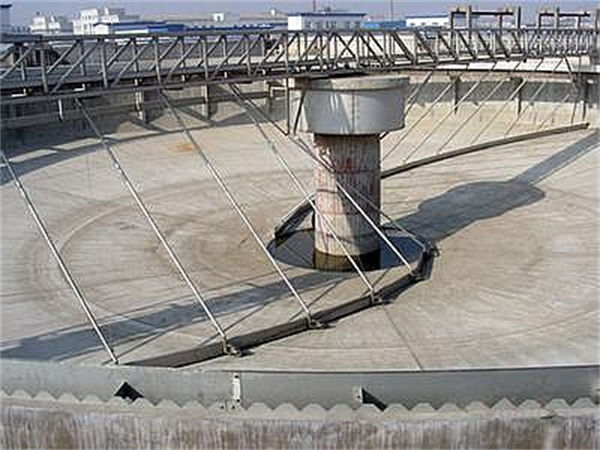

　　HLZX型周邊傳動刮泥機主要有中心旋轉座、L型工作橋、刮臂刮板、導流筒、攔渣排渣裝置等組成，工作時，污水從中心支墩處經導流筒擴散后均勻流向池周，混合液中粗大的顆粒經沉淀后在池底形成污泥層，比重較經的浮于液面，工作橋在周邊驅動機構的帶動下沿中心支座作緩慢旋轉，較支式刮臂依據重力帶動刮板將污泥逐層由池周刮向中心集泥坑，通過池內水壓將污泥排出池外，浮渣刮板沿導流筒將浮于液面的浮渣撇向池周的排渣斗內，通過自動沖洗機構將浮渣排出池外。
　　NG型周邊傳動濃縮機，主要用于鋼廠、采礦、煤炭等尾水分離，一般池徑大于20m，污泥比重大、沉降快且易板結的場合，刮泥負荷相對較大，傳動機構一般需增加齒輪齒條，以保證足夠的傳遞力矩，中心部位排泥一般需配套高壓水使用，防止堵塞。一般不設浮渣刮集裝置。
　　二、主要特點
　　1. 采用鉸支式刮臂起到過載保護作用，且有效降低運行成本。
　　2. 工作橋正常采用架梁，重量輕。剛度好，且橋長可視工藝要求確定。
　　3. 對數螺旋型刮泥板，且底部沒有滾輪，有效防止卡阻。
　　4. 整機剛性好，刮泥扭距大且可調定。
　　5. 功能可擴展為帶自動提耙，能實現分沉刮集。
　　6. 多次結構改進，處理高效。
　　三、訂貨說明
　　1. 根據應用場合結合工藝要求合理選型，注明型號規格及池邊深、池底坡度等參數，不注明表示按表值半橋訂貨。
　　2. 中心穩流筒、浮渣擋板（障板）、浮渣刮集裝置、渣斗（含出渣管），出水槽（非混凝土）、電控箱、軌道及其附件（指非橡膠輪。NG型除外）及所用預埋件應另外訂貨。
　　3. 材料有水下不銹鋼（304）、工作橋（鋁合金、不銹鋼）、走道板（不銹鋼、玻璃鋼）障板和堰板（不銹鋼、玻璃鋼）和穩流筒（不銹鋼、玻璃鋼）可選擇，不注明材質和防腐要求，表示按碳鋼和普通防腐訂貨。
　　4. 減速機（進口，國產）有軸裝式和臥式擺線二種形式供選擇，不注明表示按臥式國產擺線或行星訂貨。
　　5. 所有設備許用力矩值對應額定功率與轉速，任何功能擴展均需另外訂貨（例:耙臂數量增多、自動提耙、出水清潔刷等）。
　　6. 不同的池底坡度，池深或其它池形結構等應提出要求，另索資料，商量訂貨。
　　四、技術參數

型號	池徑D(m)	池邊深H(m)	池底坡度	刮泥機工作線速度(m/min)	電機功率(KW)	設備重量
HLZX -20	20	3-5	1:10	2.4	0.55	8000
HLZX -25	25	3-5	1:10	2.4	0.55	9000
HLZX -30	30	3-5	1:10	2.4	0.55	12000
HLZX -35	35	3-5	1:10	2.4	0.55	13000
